সরঞ্জাম পরিচিতিঃ
একটি হ্যামার ক্রাশার একটি উপাদান ক্রাশিং সরঞ্জাম যা প্রভাবের মাধ্যমে উপকরণগুলি ভেঙে দেয়, দুটি ধরণের পাওয়া যায়ঃ একক-রোটার এবং ডাবল-রোটার।এটি সরাসরি একক পেষণ প্রক্রিয়াতে 600-1800 মিমি থেকে 25 মিমি বা তার কম সর্বোচ্চ কণা আকারের উপাদানগুলিকে পেষণ করে.
অ্যাপ্লিকেশনঃ
সিমেন্ট, রাসায়নিক, শক্তি, ধাতুশিল্প এবং অন্যান্য শিল্প খাতের মাঝারি-কঠিন পদার্থগুলি, যেমন লিমস্টোন, স্লাগ, কক্স, কয়লা ইত্যাদি, মাঝারি এবং সূক্ষ্ম পেষণ অপারেশনগুলির জন্য পেষণ করার জন্য উপযুক্ত।
প্রকারঃ
1. একক-রোটার ক্রাশারঃ পুনরাবৃত্তিমূলক এবং অনিবার্য ধরণের মধ্যে আরও বিভক্ত।
2. ডাবল-রোটর ক্রাশারঃ উন্নত ক্রাশিং দক্ষতার জন্য দুটি রোটার বৈশিষ্ট্যযুক্ত।
3. ব্যাপকভাবে ব্যবহৃত মডেলঃ একক রোটার হ্যামার ক্রাশার এবং রিং হ্যামার ক্রাশারগুলি বিভিন্ন ক্রাশিং দৃশ্যকল্পে তাদের নির্ভরযোগ্যতা এবং অভিযোজনযোগ্যতার কারণে সর্বাধিক ব্যবহৃত হয়।
প্রধান প্রযুক্তিগত পরামিতিঃ
| মডেল |
খাওয়ানোর আকার ((মিমি) |
স্রাবের আকার ((মিমি) |
লিনার সামঞ্জস্যের পরিসীমা (মিমি) |
ক্যাপাসিটি (মিমি) |
সামগ্রিক মাত্রা (মিমি) |
ওজন ((t) |
শক্তি ((কেডব্লিউ) |
| YKP80 |
<৬০ |
<3 |
১০-২০ |
২৫-৫০ |
1650 x 1820 x 1380 |
5.5 |
90 |
| YKP100 |
<২০০ |
<3 |
১০-২০ |
৪০-৭০ |
২০৮০ x ১৯৫০ x ১৯৮০ |
8.5 |
132 |

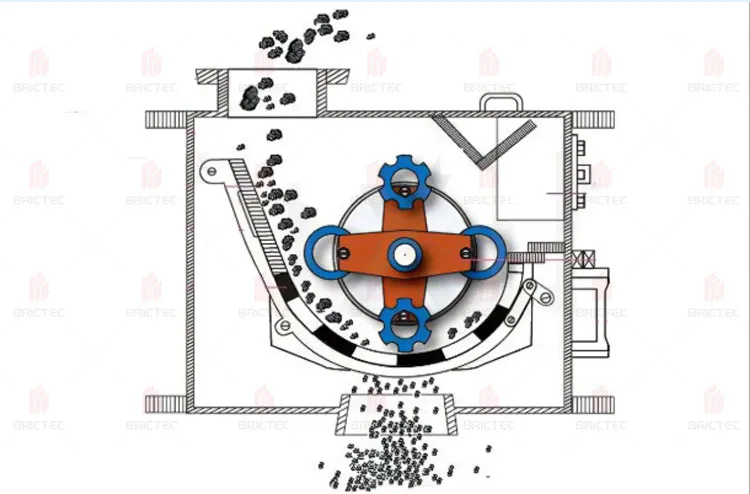

কাজের নীতিঃ
হ্যামার ক্রাশার মূলত প্রভাব শক্তির উপর নির্ভর করে উপাদানগুলিকে ক্ষয় করতে। অপারেশন চলাকালীনঃ
1মোটরটি রোটরকে উচ্চ গতিতে ঘোরানোর জন্য চালিত করে, যখন উপাদানগুলি সমানভাবে পেষণকারী চেম্বারে প্রবেশ করে।
2উচ্চ গতির ঘোরানো হ্যামার হেডগুলি তাদের ভাঙ্গার জন্য উপাদানগুলিকে আঘাত করে, কাটা এবং ছিঁড়ে ফেলে।
3উপাদানগুলির নিজস্ব মহাকর্ষ তাদের ঘোরানো হ্যামার হেড থেকে ফ্রেমের ভিতরে বেফেল এবং স্ক্রিন বারগুলির দিকে বাধ্য করে।
4. রোটারের নিচে, একটি স্ক্রিন প্লেট ইনস্টল করা হয়. স্ক্রিন গর্তের চেয়ে ছোট কণাগুলি স্রাবের জন্য পড়ে, যখন অতিরিক্ত আকারের উপকরণগুলি স্ক্রিন প্লেটে থাকে,হ্যামার দ্বারা অবিচ্ছিন্নভাবে আঘাত করা হয় এবং মাউন্ট করা হয় যতক্ষণ না তারা স্ক্রিন প্লেটের মধ্য দিয়ে যাওয়ার আগে প্রয়োজনীয় আকারে পৌঁছায়.
হ্যামার ক্রাশারের মূল উপাদান
1ফ্রেম (ক্রাশার হাউজিং)
এটি নিম্ন শরীর, পিছনের উপরের কভার, বাম সাইডওয়াল এবং ডান সাইডওয়ালের সমন্বয়ে গঠিত, বোল্ট দ্বারা সংযুক্ত। এটিতে একটি শীর্ষে মাউন্ট করা ফিড ইনলেট রয়েছে এবং উচ্চ-ম্যাঙ্গানিজ ইস্পাত পরিধান প্লেট দিয়ে সম্পূর্ণভাবে আচ্ছাদিত।নিম্ন শরীর কার্বন কাঠামোগত ইস্পাত থেকে welded হয়রোটারের জন্য উচ্চ ম্যাঙ্গানিজ ইস্পাত ঝালাই লেয়ারিং সমর্থন সহ। ফ্রেমটি পুরো সরঞ্জামটির ওজন এবং কাঠামোগত অখণ্ডতা সমর্থন করে।
2ট্রান্সমিশন সিস্টেম
মোটরটি একটি ইলাস্টিক কাপলিংয়ের মাধ্যমে সরাসরি প্রধান শ্যাফ্টকে চালিত করে। শ্যাফ্টটি ফ্রেমের উভয় পাশের বিয়ারিং ব্লকগুলিতে থাকা গোলাকার স্ব-সমন্বয়কারী রোলার বিয়ারিং দ্বারা সমর্থিত।
3হ্যামার হেডস
প্রধান পেষণকারী উপাদান, তাদের গুণমান, আকৃতি এবং উপাদান পেষণকারীর উত্পাদনশীলতা নির্ধারণ করে। হ্যামার গতিশক্তি ওজন-ভারী হ্যামারগুলির তুলনায় সমানুপাতিক উচ্চতর দক্ষতা প্রদান করে।সাধারণত একটি উচ্চ মানের মাল্টি-এলিমেন্ট হাই-ক্রোমিয়াম ম্যাঙ্গানিজ ইস্পাত কম্পোজিট থেকে ঢালাই করা হয়, স্ট্যান্ডার্ড হ্যামারগুলির তুলনায় কয়েকবার পরিষেবা জীবন বাড়িয়ে তোলে।
হ্যামার ক্রাশারের মূল উপাদান
4. রোটারের সমাবেশ
মূল ওয়ার্কিং ইউনিট, একটি প্রধান শ্যাফ্ট, হ্যামার ডিস্ক, পিন এবং হ্যামার নিয়ে গঠিত। হ্যামারগুলি তিনটি সারিতে সাজানো হয়, ডিস্কগুলির মধ্যে পিন দ্বারা স্থগিত থাকে।শেষ ডিস্ক এবং লকনটগুলি হ্যামার এবং ডিস্কগুলির অক্ষীয় চলাচল রোধ করে.
5. ইম্প্যাক্ট লিনার
অপারেশন চলাকালীন উপাদান প্রভাব এবং ঘর্ষণের সাপেক্ষে, এই লাইনারগুলি উচ্চ-ম্যাঙ্গানিজ ইস্পাত থেকে ফেলে দেওয়া হয়, উচ্চতর পরিধান এবং প্রভাব প্রতিরোধের জন্য নিশ্চিত করার জন্য quenched, এবং শক্তিশালী।
6স্ক্রিন প্লেট
একটি আর্ক আকৃতির স্ক্রিন ফ্রেম এবং স্ক্রিনিং প্লেট সমন্বয়ে গঠিত, যা রোটারের নীচে অবস্থিত, আকার অনুসারে পেষণকৃত উপকরণ পৃথক করতে।
